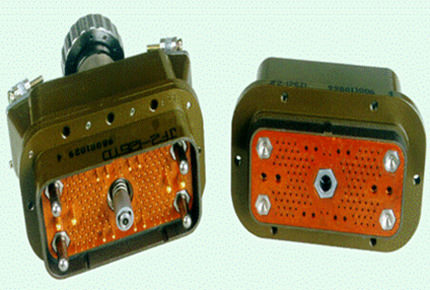

JF2-126分離脫離電連接器
●連接方式為手輪式
●分離方式為電磁解鎖和機械解鎖,瞬間強制分離
適用范圍
JF2-126芯脫落電連接器適用于戰略戰術武器系統、航天運載系統級間及與地面設備之間的電氣線路連接和自動分離,以及類似需要自動分離的場合。
使用環境條件
工作溫度 -55℃~100℃
相對濕度 40±2℃時相對濕度90%~95%
工作氣壓 101.33kPa~6.67Pa
正弦振動 10~2000Hz 加速度147m/s2
沖 擊 加速度980m/s2
加 速 度 加速度245m/s2
注:插合狀態下,上述3項加速度值減半。
主要技術特性
接觸件特性
絕緣電阻
耐電壓
外殼間電連續性 不大于50mΩ(JF2A)
機械分離力 49N~196N
電磁分離 DC 27±3V(線包阻值6Ω~7Ω)
分離時間≤0.2s
機械壽命 300次
執行標準
Q/Ag1.031-87《JF2-126芯脫落電連接器技術條件》
軍標線為ZZR-Q/Ag20310-2003《JF2-126型分離、脫落電連接器詳細規范》
注:軍標線產品的技術指標不盡相同、需要時必須另行確認。
型號標志
① 矩形脫落電連接器
② 設計序號
③ 類別號:A-具備外殼間電連續性性能,無此性能不標注
④ 芯數: 126
⑤ 電連接器類別:T-插頭,Z1-單層插座,Z2-雙層插座
⑥ D-電磁分離插頭,手動分離插頭不標注
⑦ 插頭電纜罩出線口形式:W-彎式,直式不標注

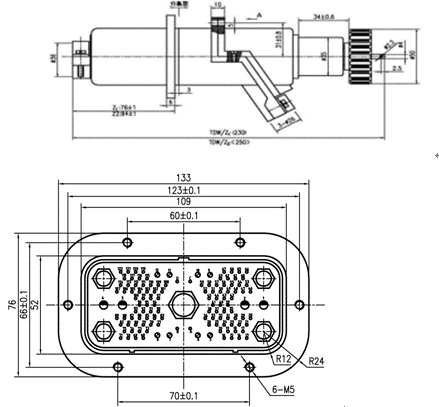

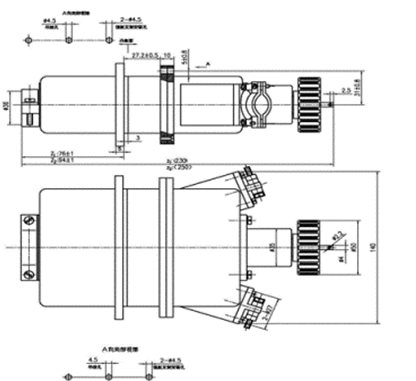

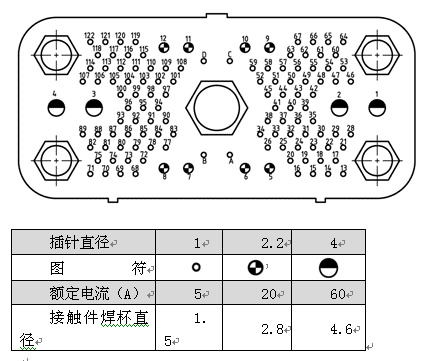

外形及安裝尺寸 接觸件孔位排列(插座插合面正視圖) 型號規格
目前已有規格品種如下: JF2-126TD、JF2-126TDW、JF2-126Z1、JF2-126Z2、JF2-126TWa、JF2-126TWc、JF2-126Z1a、JF2-126Z2a、JF2-126Z2b、JF2A-126TD、JF2A-126TDW、JF2A-126Z1、JF2A-126Z2; | ||||||||||||||||||||||||||||||||||||||||||||||
