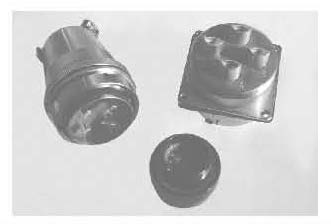

XCD電連接器
簡 介
本系列產品專供電源使用?ǹ诳焖龠B接,插座有方法蘭 安裝和螺母安裝兩種方式。雙曲面線簧插孔,五種識別鍵 位。插頭、插座既可裝針,亦可裝孔。與導線端接采用焊 接方式。廣泛應用于大電流條件下的電連接。
技術特性
環境性能
工作溫度:-55℃~+200℃
相對濕度:40℃時達95%
工作高度:海拔30000m
振動:頻率10Hz~2000 Hz加速度196m/s2
沖擊:加速度490m/s2
恒加速度:490m/s2
防鹽霧,防潮濕,防霉菌性能等符合GJB2889標準的要求

電氣性能
接觸電阻及額定電流

接觸件規格mm

接觸電阻mΩ

額定電流A

焊線筒內徑mm

φ4.5

≤0.35

60

φ5.5

φ5.5

≤0.3

100

φ6

φ7.5

≤0.2

150

φ8.5


額定電壓、耐電壓及絕緣電阻

工作環境

額定電壓V

耐電壓V

絕緣電阻MΩ

常溫狀態

500

≥1500

≥5000

濕熱狀態

500

≥750

≥100


外殼間電連續性:≤2.5mΩ
機械性能
殼體:高強度鋁合金材料
非屏蔽鍍層:陽極氧化作色
屏蔽鍍層:鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體:熱固性材料
接觸件:銅合金材料表面鍍金、銀
封線體和密封圈:硅橡膠材料
機械壽命:1000次

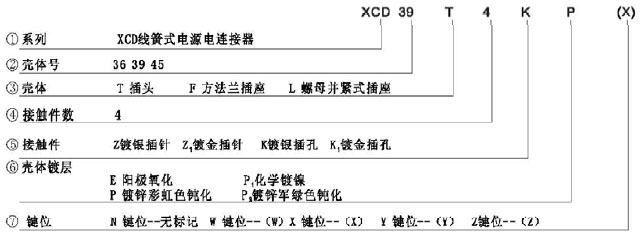

標記代號及意義

說明
1、表示整套電連接器時,標記代號采用分數形式,插座標記寫作分子,插頭標記寫作分母,中間用斜線隔開。
2、對于選配附件的差頭(座)可在其標記代號后加+在寫出所選附件。

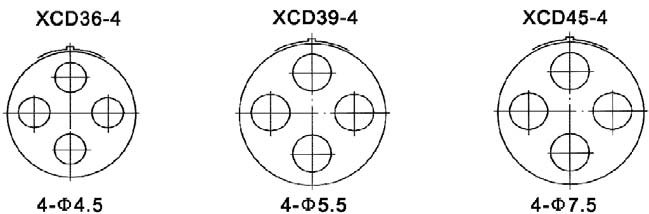

接點排列

外形尺寸
與導線采用焊接連接

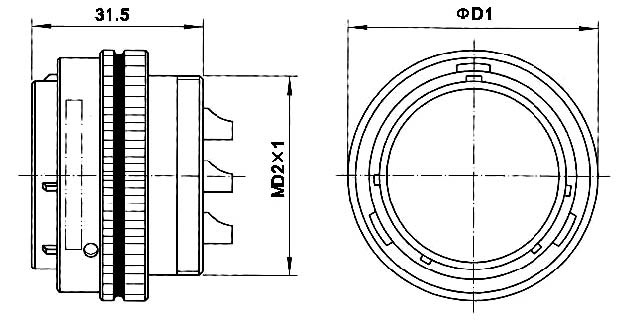

插頭

接點排列代號

36-4

39-4

45-4

D1

46

49

55

D2

36

39

45

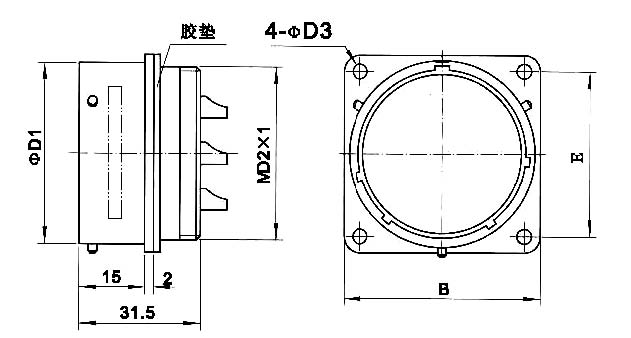

方盤插座(尾部有螺紋)

接點排列代號

D1

D2

D3

B

E

36-4

37.7

36

3.2

41

34

39-4

40.7

39

3.2

43

36

45-4

46.7

45

3.7

49

42

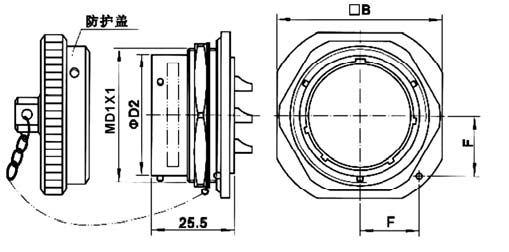

螺母緊固插座

接點排列代號

D1

D2

B

F

36-4

42

37.7

54

19

39-4

45

40.7

56

20

45-4

51

46.7

62

22.5
