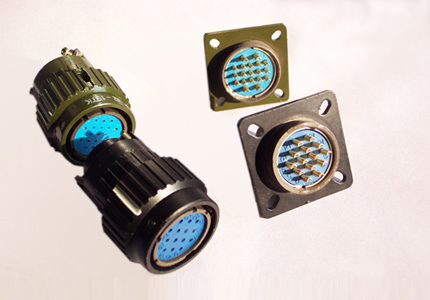

Y2系列圓形電連接器（航空插頭）
一、Y2系列圓形電連接器（航空插頭）簡介
本系列產品系老式“P”型電連接器（航空插頭）的換代產品，具有體積小、重量輕、使用方便、耐插拔，導電性能佳，密封性好的特點。廣泛適用于各類電器設備、儀器、儀表之間的線路連接。
二、主要技術性能
1、環境技術性能
工作溫度：焊接式–55℃～125℃、壓接式–55℃～200℃
相對濕度：40℃時達95﹪
工作高度：海拔30000m
振動：頻率10Hz～2000Hz，加速度147m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
氣密性：耐氣壓0.2Mpa（僅密封性插座）
2、電氣性能
接觸電阻及額定電流：
|
接觸件規格（㎜） |
接觸電阻（ m Ω） |
額定電流（ A ） |
|
￠ 0.8 |
≤ 8 |
3 |
|
￠ 1.0 |
≤ 5 |
5 |
|
￠ 1.5 |
≤ 3 |
10 |
|
￠ 2.5 |
≤ 1 |
25 |
額定電壓、耐電壓及絕緣電阻：
|
工作環境 |
額定電壓（ V ） |
耐電壓（ V ） |
絕緣電阻（ m Ω） |
|
常溫常壓 |
500 |
1500 |
≥ 3000 |
|
濕熱 |
500 |
750 |
≥ 100 |
|
高溫 |
500 |
|
≥ 500 |
|
低氣壓條件 4.39KPa |
250 |
350 |
– | 注：接觸件數32、37、65、81、120時，耐電壓則為1000V
壓接式針孔軸向負荷（參照國軍標GJB101A）：
|
接觸件直徑（㎜） |
最小軸向負荷（N） |
|
1.0 |
50 |
|
1.5 |
60 |
|
2.5 |
70 |
Y2系列接觸件壓接筒內徑與適配導線截面：
|
接觸性直徑（㎜） |
類型 |
壓接筒內徑（￠） |
適配導線截面（㎜2） |
|
1.0 |
A |
0.8 |
0.2～0.4 |
|
B |
1.2 |
0.5～0.8 |
|
C |
1.6 |
1～1.5 |
|
1.5 |
A |
0.8 |
0.2～0.4 |
|
B |
1.2 |
0.5～0.8 |
|
C |
1.6 |
1～1.54 |
|
D |
2.0 |
＞1.5 |
|
2.5 |
A |
0.８ |
0.2～0.4 |
|
B |
1.2 |
0.5～0.8 |
|
C |
1.6 |
＞1～1.5 |
|
D |
2.0 |
＞1.5 |
注：接觸件數為32、37、65、81、120時，耐電壓則為1000V

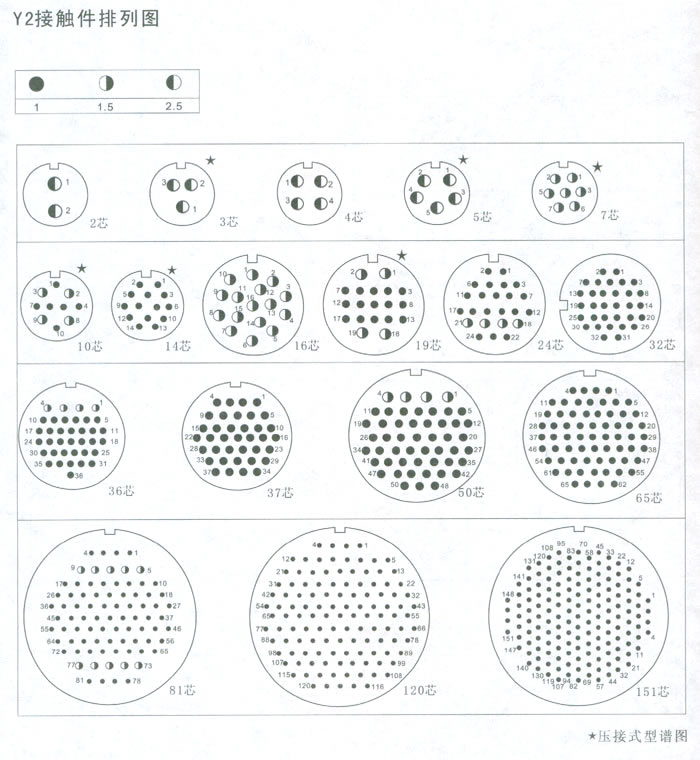

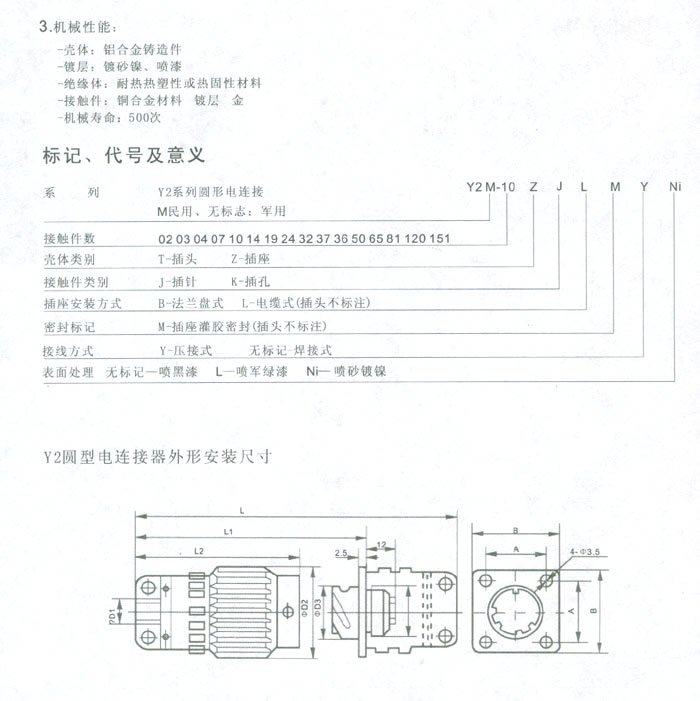

機械性能
殼體：鋁合金鑄造件
鍍層：噴漆
絕緣體：耐熱熱塑性
接觸件：銅合金材料
鍍 層 ： 金
機械壽命：500次

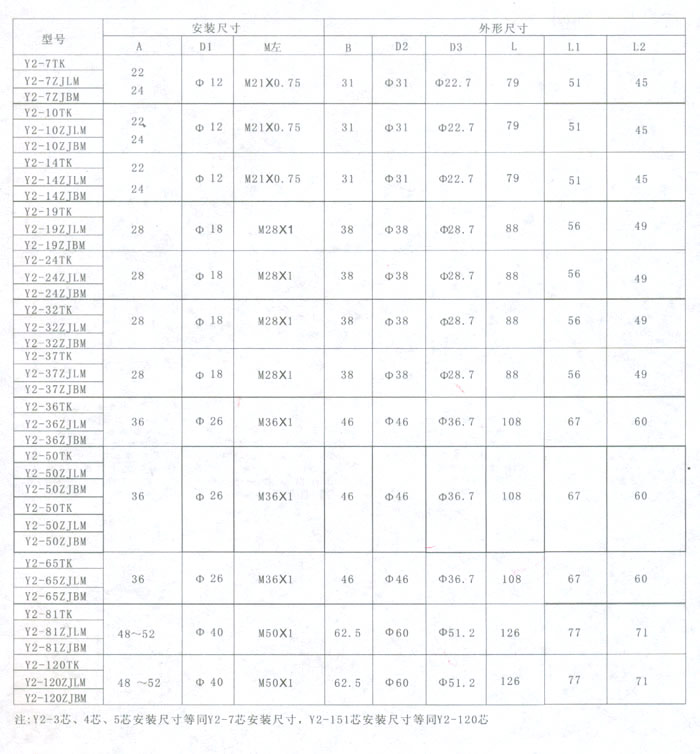

| 型號 |
安裝尺寸 |
外形尺寸 |
| A |
D1 |
M左 |
B |
D2 |
D3 |
L |
L1 |
L2 |
| Y2-7TK |
22~24 |
Φ12 |
M21*0.75 |
31 |
Φ31 |
Φ22.7 |
79 |
51 |
45 |
| Y2-7ZJLM |
| Y2-7ZJBM |
| Y2-10TK |
22~24 |
Φ12 |
M21*0.75 |
31 |
Φ31 |
Φ22.7 |
79 |
51 |
45 |
| Y2-10ZJLM |
| Y2-10ZJBM |
| Y2-14TK |
22~24 |
Φ12 |
M21*0.75 |
31 |
Φ31 |
Φ22.7 |
79 |
51 |
45 |
| Y2-14ZJLM |
| Y2-14ZJBM |
| Y2-19TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-19ZJLM |
| Y2-19ZJBM |
| Y2-24TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-24ZJLM |
| Y2-24ZJBM |
| Y2-32TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-32ZJLM |
| Y2-32ZJBM |
| Y2-37TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-37ZJLM |
| Y2-37ZJBM |
| Y2-36TK |
36 |
Φ26 |
M36*1 |
46 |
Φ46 |
Φ36.7 |
108 |
67 |
60 |
| Y2-36ZJLM |
| Y2-36ZJBM |
| Y2-50TK |
36 |
Φ26 |
M36*1 |
46 |
Φ46 |
Φ36.7 |
108 |
67 |
60 |
| Y2-50ZJLM |
| Y2-50ZJBM |
| Y2-65TK |
36 |
Φ26 |
M36*1 |
46 |
Φ46 |
Φ36.7 |
108 |
67 |
60 |
| Y2-65ZJLM |
| Y2-65ZJBM |
注：Y2-3芯、4芯、5芯安裝尺寸等同Y2-7芯安裝尺寸。
Y2-大10芯安裝尺寸等同Y2-19芯安裝尺寸。
更多詳情請咨詢：http://lwawt.cn |
