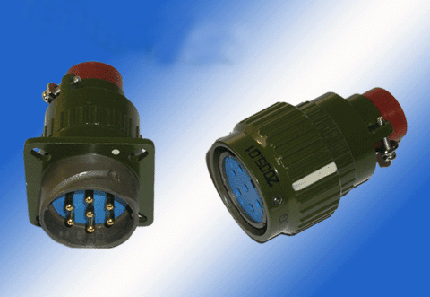

YP圓形電連接器

產品名稱: YP系列圓形電連接器

產品編號: 13

產品介紹:

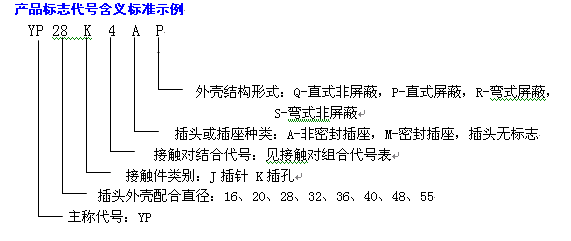

YP型連接器是老產品更新?lián)Q代,替代P型連接器的最理想產品。它可直接替代P型連接器,并在P型芯譜基礎上增加多種接點芯譜,它具有體積小、重量輕,快速連接等特點。產品有密封,非密封兩種。密封插座適應氣密性要求高的環境中使用。結構形式分屏蔽、非屏蔽兩種,用戶可根據需要配置屏蔽、非屏蔽兩種電纜。本產品規格齊全,接觸對直徑:1、1.5、2.5、3.5、5、5.5(mm)五種,適應不同工作電流要求,額定電流大,最大額定電流為100A,插別適應大電流工作要求,針孔全部鍍金,接觸性能好,耐插拔。安裝尺寸對應于P型連接器的安裝尺寸,型號標志代號只要在P型連接器的標志代號前加Y。(極少數略作改動)




使用環境條件

相對溫度:溫度-40℃~+85℃
相對濕度:濕度40±2℃時達95%±3%
工作氣壓:99.99KPa
振    動:振頻為10HZ~2000HZ時,加速度147m/s2
沖    擊:加速度735m/s2
離    心:加速度245m/s2

主要技術特性

額定電流
接觸對直徑
1
1.5
2.5
3.5
5.5
7
9
10
工作電流(A)
5
10
25
50
100
120
150
200
接觸電阻(mΩ)
≤6
≤4
≤1.5
≤1
≤1
≤1
≤1
≤1




絕緣電阻:正常條件下不小于1000 MΩ
有 效 值:正常條件下交流1500V
密 封 性:密封連接器在下列條件下應保持密封性
          在溫度為20±5℃,無電負荷條件下,內外氣壓差達80Kpa
          在溫度為55℃, 額定負荷條件下,內外氣壓差達60Kpa
壽    命:插拔500次
執行標準:Q/321283LSB01-2004《Y(T)P系列圓形電連接器》

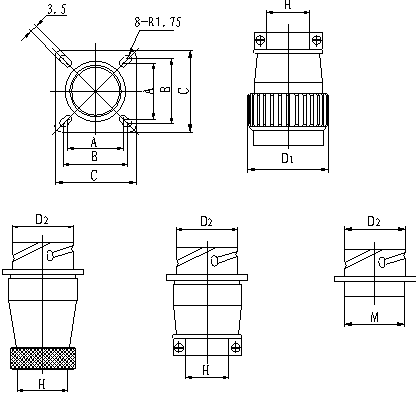

外形及安裝尺寸







安裝尺寸
A
B
ΦH
M左
C
ΦD1
ΦD2
YP16
18
18
7
16X0.75
25
25.4
18.5
YP20
22
24
12
21X0.75
31
31
22.7
YP28
26
28
20
28X1
38
38
28.7
YP32
26
28
20
28X1
38
38
28.7
YP36
34
36
26
36X1
46
46
36.7
YP40
34
36
26
36X1
46
46
36.7
YP48
49.5
52
40
50X1
63
60
50.7
YP55
49.5
52
40
50X1
63
60
50.7

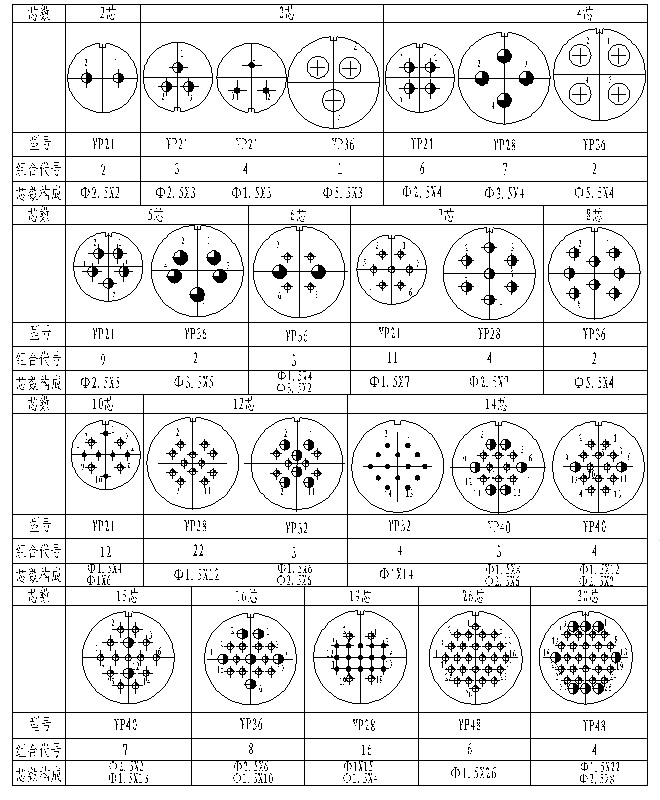

YP接點型譜圖
