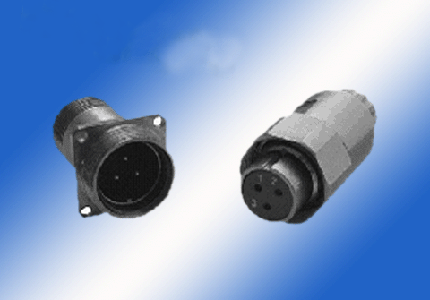

產品名稱: YW系列小圓形水下電連接器 產品編號: 19 產品介紹: 1. 用 途
YW系列水下電連接器符合GJB970標準。主要用于潛水裝備與艦船的通訊系統,也適用于海上石油勘探、船舶等系列的水下設備和電纜、水下電纜與電纜間的電氣連接。
2. 結構特點 本系列產品外殼采用耐海水材料,全密封結構,螺紋連接,裝拆電纜方便,接觸可靠。
3. 連接與分離 連接時,先將插頭上的鍵槽與插座上的鍵對準后將插頭插入插座,旋轉到位指示處或退到螺紋處并直至擰不動為止,即連接到位。分離時,逆時針旋轉鎖緊套,直至連接帽與插座脫離,順勢向外拉插頭即可實現分離。
4. 使用環境條件 環境溫度:-55~+125℃
工作水深:不大于50℃
正弦振動:10~2000Hz
加速度:980m/s2
碰撞:加速度392m/s2
工作水深:200m
5. 主要技術指標 (1)工作電流及接觸電阻
(2) 絕緣電阻
(3)介質耐電壓(50Hz交流有效值)
密封性:不小于2940KPa
機械壽命:1000次

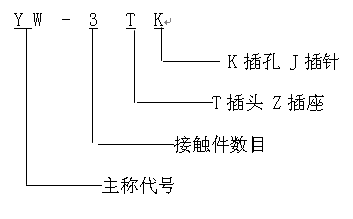

6. 產品類別 7. 系列型譜

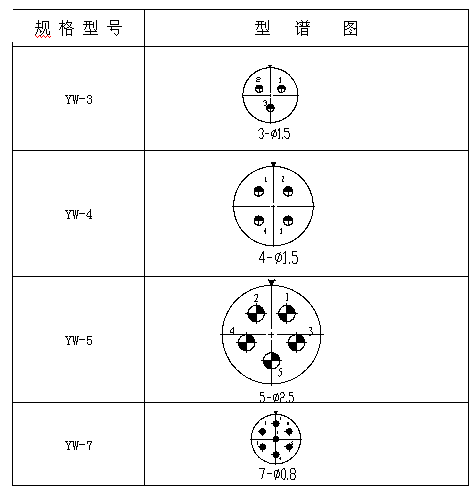

型譜圖(從插針絕緣體對接端面看)
說明:每一圖形下面的文字表示:接觸件數量—接觸件直徑。
例3-Φ1.5表示該型譜為3個接觸件,直徑為Φ1.5的接點排列。

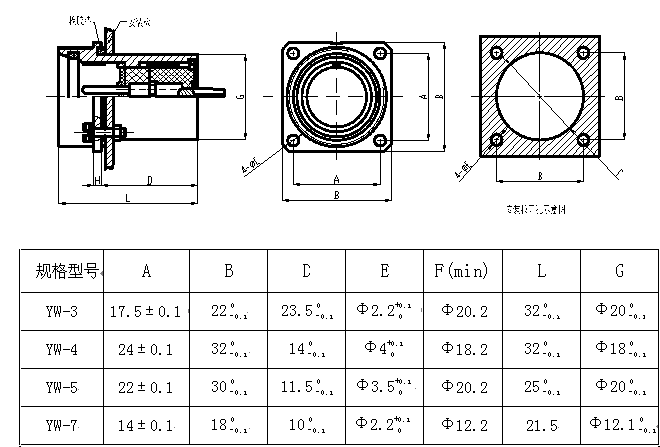

8、安裝和使用 8.1法蘭盤的安裝 8.1.1法蘭盤安裝方式如圖所示,插座的外形及安裝尺寸如下表

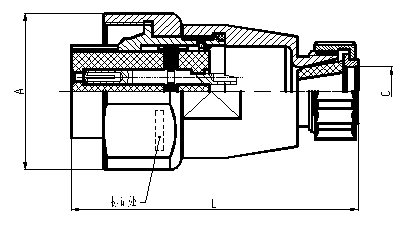

8.2插頭及其尾部附件的安裝 8.2.1外形及安裝尺寸:插頭及其尾部附件的外形如圖所示,安裝尺寸見下表
8.2.2安裝方法及步驟

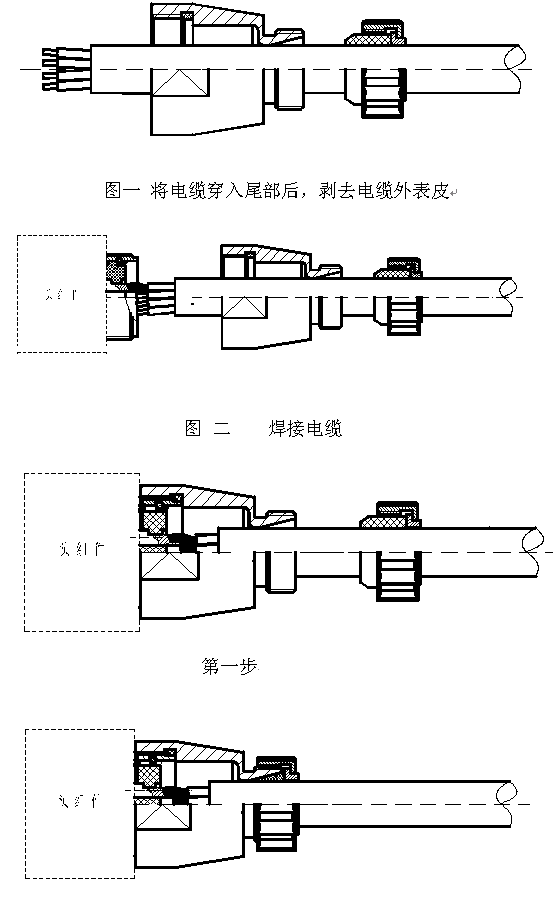

將尾部附件從插頭上擰開并將尾螺帽擰開(如圖所示)以便電纜線穿入—電纜線從尾部附件的孔中穿入—剝線—焊線—與插頭尾部連接—將護線套或夾線板擰緊。
其主要過程與步驟用下列3個圖來表示:
