本系列產品為產品內輸送電源的連接器
技術特性
環境性能
工作溫度：-55℃～+125℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
密封性：耐壓0.2MPa
防鹽霧，防潮濕，防霉菌性能等符合GJB101A-97標準的要求。 |
|
電氣性能
接觸電阻及額定電流
|
接觸件規格mm |
φ2.5 |
φ3 |
φ3.5 |
φ4 |
φ5 |
φ6 |
φ7 |
φ9 |
φ12 |
|
接觸電阻mΩ |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
|
額定電流A |
25 |
50 |
50 |
60 |
75 |
100 |
100 |
150 |
250 |
額定電壓、耐電壓及絕緣體
|
工作環境 |
額定電壓V |
耐電壓V |
絕緣電阻MΩ |
|
常溫常壓 |
500 |
1500 |
≥3000 |
|
濕熱 |
500 |
500 |
≥20 |
|
高溫 |
250 |
— |
≥50 |
|
低氣壓條件4.39KPa |
300 |
375 |
— |
機械性能
殼體：高強度鋁合金材料，不銹鋼
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳、噴沙鍍鎳
絕緣體：耐熱熱塑性材料
接觸件：銅合金材料 表面鍍金
機械壽命：500次

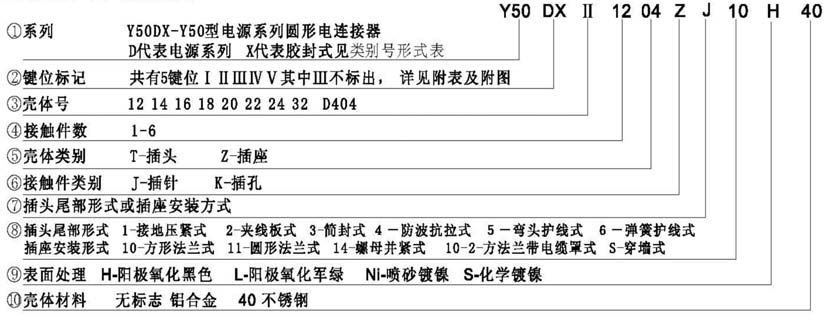

標記代號及意義
列別號形式表
|
符號 |
X |
Q |
P |
N |
H |
A |
|
代表意義 |
焊接膠封 |
壓接屏蔽膠封 |
焊接屏蔽膠封 |
壓接膠封 |
玻璃燒結密封 |
印制板焊接膠封 |
鍵槽鍵位
|
標識代號 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅴ |
|
鍵位字母 |
V |
Y |
I |
L |
T |
|
與主鍵Ⅲ的角度 |
157 |
102 |
0 |
135 |
146 |

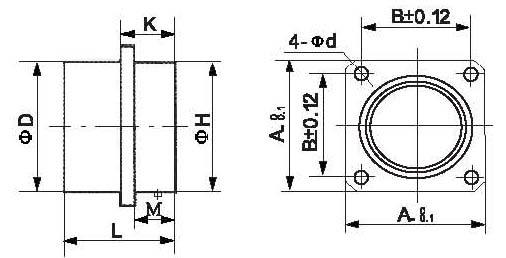

插座外形及安裝尺寸
|
殼體號 |
A |
L |
M |
K |
D |
B |
d |
H |
|
12 |
27 |
26.5 |
14.5 |
16 |
20 |
21 |
3.6 |
20 |
|
14 |
30 |
26.5 |
14.5 |
16 |
23 |
23 |
3.6 |
23 |
|
16 |
33 |
26.5 |
14.5 |
16 |
26 |
25 |
3.6 |
26 |
|
18 |
36 |
26.5 |
14.5 |
16 |
29 |
27 |
3.6 |
29 |
|
20 |
39 |
26.5 |
14.5 |
16.7 |
33 |
29 |
3.6 |
32 |
|
22 |
42 |
26.5 |
14.5 |
16.7 |
35 |
32 |
3.6 |
35 |
|
24 |
45 |
26.5 |
14.5 |
16.7 |
38 |
35 |
3.6 |
38 |
|
32 |
60 |
32 |
15 |
18 |
50 |
50 |
4.5 |
51 |

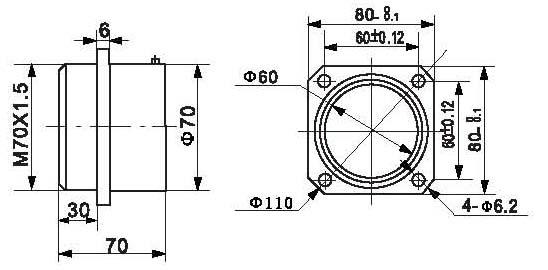

D404插座外形及安裝尺寸

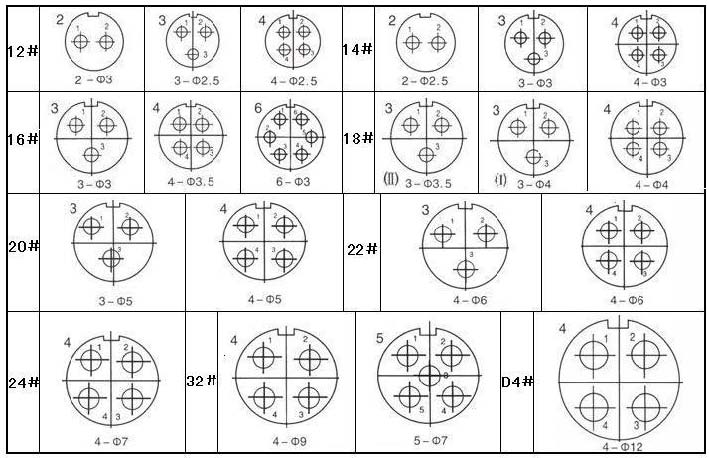

Y50DX系列接點排列（裝針絕緣體插合面正視圖）
