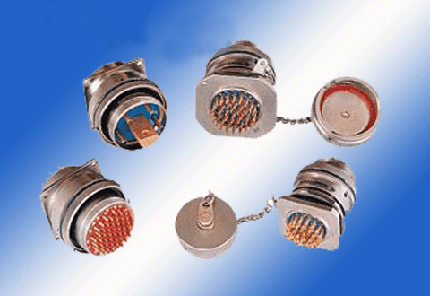

產品名稱： Y55M(XCM)系列圓形電連接器
產品編號： 20
產品介紹：
概 述
* 卡口式快速連接
* 雙曲面線簧插孔
* 螺母緊固式插座,安裝方便
* 與導線焊接
* 配有專用電纜附件（同時也可配Y55通用附件）
* 等效于XCM系列且同一型號對應插頭座可以互配。
* 符合GJB2889
|
|
|
應用領域
廣泛應用于航空、航天、兵器、艦船、總參等
軍事領域以及郵電通訊、計算機、航海和各種儀器、
儀表等設備中
主要技術性能
1. 機械性能：
－殼體：高強度鋁合金化學鍍鎳
－絕緣體：熱固性材料
－接觸件：銅合金鍍金
－機械壽命：1000次
2. 環境性能：
--使用溫度：-55～+200℃
--相對濕度：40℃時，達95%
--工作高度：30000m
--振動：頻率10～2000Hz 加速度：490m/s2
--沖擊：加速度980 m/s2
--恒加速度：980 m/s2
電連接器還具有良好的防潮濕、防鹽霧、防霉菌、防淋雨、防沙塵等性能。
3. 電氣性能：
--接觸電阻及額定電流
|
接觸件規格φmm |
接觸電阻mΩ |
額定電流A |
焊線筒內徑φmm |
|
1.0 |
5 |
5 |
1.4 |
|
1.5 |
2.5 |
10 |
2.0 |
|
2.0 |
1.25 |
20 |
2.5 |
|
3.0 |
0.75 |
40 |
3.0 |
|
4.5 |
0.35 |
65 |
4.5 |
--額定電壓、耐電壓及絕緣電阻：
|
工作環境 |
額定電壓V |
耐電壓V |
絕緣電阻MΩ |
|
常溫狀態 |
500 |
1500 |
≥1000 |
|
濕熱狀態 |
500 |
1125 |
≥20 |
|
低氣壓條件（1kPa） |
150 |
300 |
|
--外殼間電連續性
鋁合金外殼 ≤2.5mΩ
標記示例：
Y55M系列殼體號為30的螺母緊固式，插座裝針，插頭裝孔，芯數為30的N鍵位電連接器：
插座標記為：Y55M30Z30JLN
插頭標記為：Y55M30T30KN
當要求配有電纜附件時，則在電連接器型號標記后標"+Y55M30FJ-×"，其中"×"表示附件的電纜出口直徑。
電纜附件
|
附件型號 |
A |
B |
C |
|
Y55M14－FJ |
Y55M14FJ-3.4 |
20 |
14 |
3.4 |
|
Y55M14FJ-5 |
5 |
|
Y55M14FJ-7 |
7 |
|
Y55M14FJ-7.5 |
7.5 |
|
Y55M14FJ-8 |
8 |
|
Y55M18－FJ |
Y55M18FJ-8 |
24 |
18 |
8 |
|
Y55M18FJ-8.6 |
8.6 |
|
Y55M18FJ-9 |
9 |
|
Y55M18FJ-9.5 |
9.5 |
|
Y55M18FJ-10 |
10 |
|
Y55M18FJ-14 |
14 |
|
Y55M22－FJ |
Y55M22FJ-6.8 |
28 |
22 |
6.8 |
|
Y55M22FJ-7.5 |
7.5 |
|
Y55M22FJ-8 |
8 |
|
Y55M22FJ-10 |
10 |
|
Y55M24－FJ |
Y55M24FJ-10 |
30 |
24 |
10 |
|
Y55M24FJ-14 |
14 |
|
Y55M27－FJ |
Y55M27FJ-8 |
33 |
27 |
8 |
|
Y55M27FJ-11 |
11 |
|
Y55M30－FJ |
Y55M30FJ-11 |
36 |
30 |
11 |
|
Y55M30FJ-11.5 |
11.5 |
|
Y55M33－FJ |
Y55M33FJ-12 |
39 |
33 |
12 |
|
Y55M36－FJ |
Y55M36FJ-22 |
42 |
36 |
22 |
|
Y55M39-FJ |
Y55M39FJ-13.1 |
42 |
36 |
13.1 |
|
Y55M39FJ-15.9 |
15.9 |
|
Y55M39FJ-18 |
18 |
| | | | | | |
